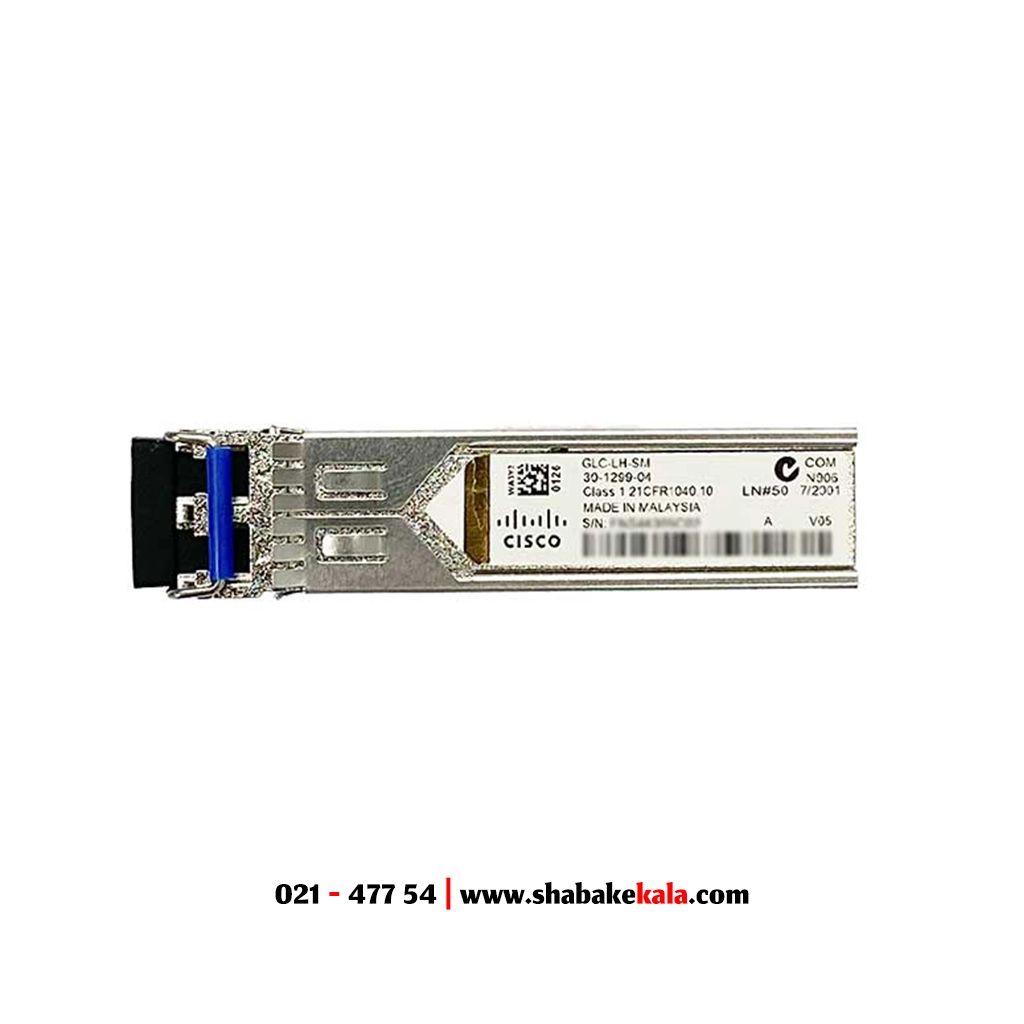

ماژول فیبر نوری سیسکو GLC-LH-SM | ماژول SFP گیگابیتی ۱۰ کیلومتر

ماژول فیبر نوری Cisco GLC-LH-SM یک ترنسیور نوری از نوع SFP است که برای برقراری ارتباط گیگابیتی بین تجهیزات شبکه از طریق فیبر نوری طراحی شده است. این ماژول با استاندارد 1000BASE-LX/LH و طول موج 1310 نانومتر کار می‌کند و در ارتباط روی فیبر سینگل‌مود، امکان انتقال داده تا فاصله اسمی ۱۰ کیلومتر را فراهم می‌سازد.

ماژول GLC-LH-SM در اسلات SFP سازگار سوئیچ، روتر یا سایر تجهیزات شبکه نصب می‌شود و سیگنال الکتریکی اترنت را به سیگنال نوری تبدیل می‌کند. استفاده از این ماژول برای ایجاد ارتباط فیبر نوری بین رک‌های شبکه، ساختمان‌های سازمانی و تجهیزات مستقر در فاصله‌های مختلف کاربرد دارد.

مشخصات کلیدی ماژول Cisco GLC-LH-SM

• سرعت انتقال داده 1Gbps: مناسب برای لینک‌های گیگابیتی اترنت
• استاندارد 1000BASE-LX/LH: سازگار با زیرساخت‌های فیبر نوری گیگابیتی
• طول موج 1310 نانومتر: مناسب برای انتقال نوری در محدوده تعریف‌شده استاندارد
• فاصله انتقال تا ۱۰ کیلومتر: روی فیبر سینگل‌مود سازگار
• کانکتور Duplex LC: استفاده از دو مسیر مجزا برای ارسال و دریافت اطلاعات
• فرم‌فکتور SFP: قابل نصب در اسلات‌های SFP سازگار
• قابلیت تعویض در حالت روشن: در تجهیزات پشتیبانی‌شده و مطابق دستورالعمل سازنده

عملکرد ماژول GLC-LH-SM در شبکه فیبر نوری

این ماژول از فناوری 1000BASE-LX/LH بهره می‌برد و برای ارتباطات فیبر نوری گیگابیتی در شبکه‌های سازمانی و زیرساخت‌های مخابراتی مناسب است. استفاده از فیبر نوری، در مقایسه با کابل مسی اترنت، امکان ارتباط در فواصل طولانی‌تر و کاهش تأثیر تداخل الکترومغناطیسی را فراهم می‌کند.

در اتصال سینگل‌مود، فاصله اسمی انتقال تا ۱۰ کیلومتر است. با این حال، فاصله واقعی لینک به کیفیت فیبر، افت کانکتورها و اتصالات، بودجه توان نوری و مشخصات تجهیزات دو طرف ارتباط بستگی دارد.

تفاوت فیبر Single-Mode و Multi-Mode در این ماژول

ماژول Cisco GLC-LH-SM عمدتاً برای فیبر سینگل‌مود (SMF) طراحی شده است، اما با برخی انواع فیبر مالتی‌مود (MMF) نیز قابل استفاده است.

• فیبر سینگل‌مود: برای ارتباط‌های طولانی‌تر، از جمله لینک‌های تا ۱۰ کیلومتر، مناسب است.
• فیبر مالتی‌مود: برد ارتباطی کوتاه‌تر است و حداکثر فاصله به قطر هسته، استاندارد فیبر و پهنای باند آن بستگی دارد.

در برخی نصب‌های مالتی‌مود با ماژول LX/LH، استفاده از کابل Mode-Conditioning ضروری است. بنابراین پیش از راه‌اندازی، نوع فیبر و دستورالعمل سازنده را بررسی کنید.

کانکتور و نحوه اتصال

ماژول GLC-LH-SM از دو کانکتور LC برای ارسال و دریافت سیگنال نوری استفاده می‌کند. برای برقراری ارتباط، معمولاً دو ماژول سازگار در دو سمت لینک، به همراه پچ‌کورد فیبر مناسب موردنیاز هستند.

هنگام نصب باید نوع فیبر، تطابق طول موج، سرعت پورت، سازگاری ماژول با تجهیزات و قطبیت رشته‌های ارسال و دریافت بررسی شود. استفاده از ماژول سازگار در هر دو سمت ارتباط، به کاهش مشکلات اتصال و عیب‌یابی کمک می‌کند.

تفاوت GLC-LH-SM با GLC-LH-SMD

مدل GLC-LH-SM نسخه استاندارد این ترنسیور است. مدل GLC-LH-SMD نسخه‌ای با قابلیت Digital Optical Monitoring یا DOM است که امکان مشاهده پارامترهای نوری مانند توان ارسال و دریافت را در تجهیزات سازگار فراهم می‌کند.

اگر پایش وضعیت لینک فیبر نوری و بررسی توان نوری از طریق رابط مدیریتی برای شما اهمیت دارد، نسخه SMD را نیز بررسی کنید. البته قابلیت نمایش اطلاعات DOM به پشتیبانی دستگاه میزبان و نرم‌افزار آن بستگی دارد.

کاربردهای ماژول فیبر نوری سیسکو GLC-LH-SM

این ماژول در سناریوهای زیر قابل استفاده است:

• اتصال فیبر نوری بین سوئیچ‌های شبکه
• برقراری ارتباط بین سوئیچ و روتر سازگار
• ایجاد لینک گیگابیتی بین رک‌ها و ساختمان‌ها
• توسعه شبکه‌های سازمانی با استفاده از فیبر سینگل‌مود
• اتصال تجهیزات دارای اسلات SFP یک‌گیگابیتی
• استفاده در زیرساخت‌های شبکه‌ای که به ارتباط نوری تا فاصله ۱۰ کیلومتر نیاز دارند

جمع‌بندی و راهنمای خرید

اگر برای تجهیزات شبکه خود به یک ماژول فیبر نوری گیگابیتی با طول موج 1310 نانومتر، کانکتور Duplex LC و برد اسمی ۱۰ کیلومتر روی فیبر سینگل‌مود نیاز دارید، Cisco GLC-LH-SM گزینه‌ای مناسب برای بررسی است.

پیش از خرید، سازگاری ماژول با مدل سوئیچ یا روتر، نوع فیبر نوری، سرعت اسلات SFP و نیاز به قابلیت DOM را بررسی کنید. همچنین هنگام خرید ماژول استوک، سلامت کانکتورها، عملکرد فرستنده و گیرنده نوری و اصالت قطعه را در نظر بگیرید.
