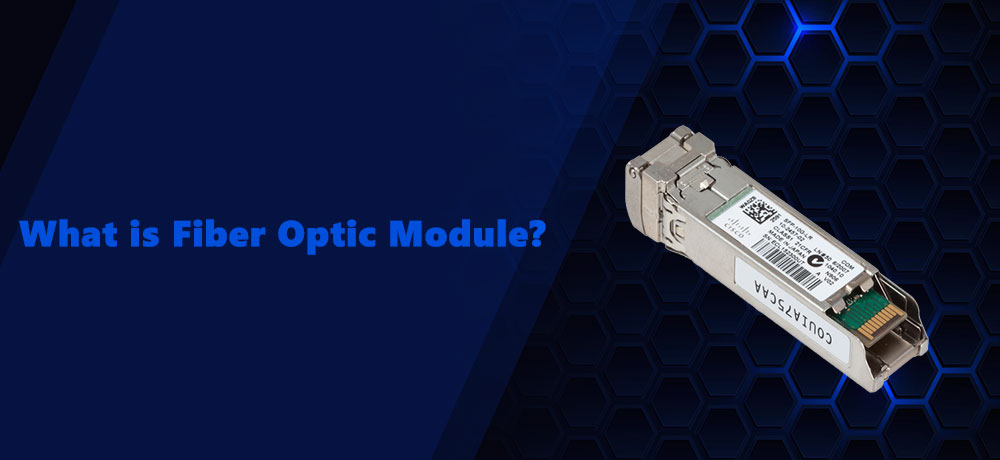

GBIC مخفف کلمات Gigabit Interface Converter و SFP مخفف کلمات Small Form-Factor Pluggable هر دو به عنوان یک استاندارد برای برقراری ارتباطات بین رسانه هایی مثل کابل های مسی و فیبرهای نوری مورد استفاده قرار میگیرند.
معمولاً SFP به عنوان یک نسخه به روز شده از ماژول GBIC در نظر گرفته می شود. با این حال ، GBIC و SFP از نظر عملکرد برابر هستند. مهمترین تفاوتی که بین GBIC و SFP وجود دارد در اندازه این ماژول است ، ماژول های SFP کوچکتراز ماژول های GBIC هستند.
GBIC و SFP انواع مختلفی از interface دارند و بر روی نوع خاصی از فیبر نوری و طول موج عمل می کنند. با توجه به تفاوت بین این دو استاندارد ، بسیاری از کاربران نمی دانند چه زمانی از کدام فرستنده و گیرنده استفاده کنند و کدام لاین ماژول را برای سوئیچ / روتر خود انتخاب کنند. بنابراین در این مقاله قصد داریم GBIC و SFP را معرفی کرده و مشخص نماییم که چه زمانی بهتر است از ماژول GBIC و چه زمانی از ماژول SFP در پروژه های خود استفاده کنیم.
برای متمایز کردن این دو استاندارد از یکدیگر، باید در ابتدا بدانیم که آنها چه ویژگی ها و کاربردهای دارند و هرکدام از آنها برای چه منظوری طراحی شده اند. GBIC و SFP هر دو دستگاه ورودی / خروجی با قابلیت hot-pluggable (جا به جایی در حین کار بدون ایجاد خلل) هستند که به پورت یا اسلات وصل می شوند.
GBIC معمولاً در Gigabit Ethernet و Fibre Channel استفاده می شود، اما کاربردهای GBIC فقط به این دو نوع محدود نمی شود. همچنین در Fast Ethernet (FE) GBIC, BIDI GBIC, CWDM GBIC, DWDM GBIC کاربرد دارد. GBIC معمولا با کانکتور SC همراه است.
ماژول های SFP مدت ها پس از ماژول های GBIC به بازار عرضه شدند. فرستنده های SFP برای پشتیبانی از SONET Synchronous Optical Network ،Gigabit Ethernet ،Fibre Channel و سایر استانداردهای ارتباطی طراحی شده اند.
SFP معمولا با کانکتور LC همراه بوده و همچنین به عنوان Mini-GBIC شناخته می شود زیرا دارای عملکردی مشابه GBIC است اما در یک ابعاد کوچکتر از GBIC است.
تفاوت ماژول های SFP و +SFP
تفاوت و مقایسه ماژول های GBIC و SFP :
هر نوع از فرستنده وگیرنده های GBIC و SFP ، با طول موج های مختلف و در یک مکان یا فاصله مشخص، کار می کند.
برای مثال: ماژول های 1000BASE GBIC/SFP SX با طول موج 850 نانومتر، تا حداکثر 550 متر روی فیبر چند حالته و کانال فیبر 4G ، با طول موج 850 نانومتر حداکثر از 150 متر پشتیبانی می کنند .
ماژول های 1000 BASE SFP LX با استفاده از طول موج 1310 نانومتر تا حداکثر 10 کیلومتر از فیبر تک حالته و 1000BASE-ZX با همین طول موج می تواند به 80 کیلومتر برسد.
BASE-T1000 از رابط مسی RJ45 استفاده می کند. معمولاً داده های مربوط به، طول موج و اطلاعات مسافت در نام ماژول هستند.
1000BASE-SX GBIC 850nm 550m transceiver بنابراین به راحتی می توانید مدل های مختلف فرستنده و گیرنده GBIC / SFP را شناسایی کنید.
علاوه بر این ، هر دو ماژول GBIC و SFP پشتیبانی از عملکرد (DOM (digital optical monitoring پشتیبانی کرده و به کاربران امکان می دهند real-time ماژول را پیدا کنند.
GBIC vs SFP: چه زمانی از GBIC و چه زمانی باید از SFP استفاده کنیم؟
با توجه به توضیحات فوق ، فقط می توانید تفاوت و مقایسه ماژول های GBIC و SFP را از نظر سایز و ظاهر متوجه شوید. اما چرا SFP ها را بعد از GBIC روانه بازار کردند؟
در حقیقت ، مهم ترین دلیل این است که اندازه بزرگ ماژول GBIC از ایجاد تعداد واسط بیشتر در کارت یا سوئیچ جلوگیری کرده زیرا فضای بیشتری را اشغال می کند. هنگامی که رابط های بیشتری درلاین سوئیچ مورد نیاز باشد ، سایزبزرگ GBIC به دلیل اینکه حجم بالایی را اشغال می کند مشکل ساز می شود .به منظور حل این مشکل ،SFP هایی را تولید کردند که در مقایسه با GBIC ها اندازه کوچکتری دارند.
حال شاید سؤال های زیر برای شما ایجاد شود:
ـ به عنوان مثال ، آیا تا به حال line card، 48 پورت GBIC در سوئیچ 6500 سیسکو شنیده اید؟
پاسخ به سؤال: نه ، زیرا داشتن 48 رابط بزرگ GBIC بر روی line card سوئیچ امکان پذیر نیست.اما line card 48 پورت SFP وجود دارد.
اگر ماژول SFP فضای کمتری را می گیرد ، چرا فقط از ماژول SFP استفاده نمی کنیم و ماژول های GBIC را رها نمی کنیم؟
پاسخ به سؤال: زیرا همیشه تعداد رابط های بیشتر بهتر نیست.
با این حال دو حالت وجود دارد:
1-اگر از قبل سوئیچ یا line card تهیه کردید ، استفاده از GBIC یا SFP درسوئیچ به line card که دارید بستگی دارد.
Line cards و سوئیچ ها معمولاً (نه همیشه) با اسلات های خالی GBIC و SFP عرضه می شوند ، که در آن می توانید ماژول های GBIC و SFP را بصورت جداگانه خریداری کرده و در اسلات های خالی جایگذاری کنید، درست مثل شاسی 6500 که اسلات خالی دارد و شما می توانید line Card را خریداری کنید.
2- حالت دیگر زمانی است که شما سوئیچ یا line card ندارید و می خواهید تصمیم بگیر که از GBIC یا SFP استفاده کنید. این در واقع به تعداد رابط های مورد نیاز در مدل خاص سوئیچ وline card های مورد نظر که می خواهید تهیه کنید، بستگی دارد.
به عنوان مثال ، اگر می خواهید از دو رابط فیبر در سوئیچ 6500 استفاده کنید ، از 2 پورت GBIC به جای 48 پورت SFP ، استفاده خواهید کرد. اگر به 24 رابط فیبر احتیاج دارید ، از 16 پورت GBIC استفاده نمی کنید،از کارت خط 48 پورت SFP استفاده خواهید کرد.
نتیجه گیری :
ما در این پست توضیح داده ایم که چه زمانی بهتر است از GBIC و چه زمانی از SFP استفاده کنیم. شما می توانید با توجه به شرایط و نیاز خود تصمیم بگیرید که از ماژول GBIC یا SFP استفاده کنید.
علاوه بر این ، فرستنده و گیرنده GBIC و فرستنده و گیرنده SFP قادر به کار بر روی یک فیبر هستند. فقط مطمئن شوید که این دو ماژول در طول موج و نوع / اندازه مان فیبر کار می کنند. معمولاً یک کابل فیبر مناسب LC به SC می تواند به ایجاد link کمک کند.
ماژول های GBIC یا Gigabit Interface Converter یک وسیله ورودی / خروجی با قابلیت hot-swappable است که به یک درگاه (slot) یا Gigabit Ethernet port وصل می شود و درگاه را با شبکه ارتباط می دهد. البته لازم به ذکر است این ماژول ها به ندرت استفاده می شوند زیرا ماژول های SFP جایگزین مناسبی برای آنها هستند.
مقایسه ماژول های SFP و GBIC
GBIC های کمپانی سیسکو در انواع مختلفی در بازار عرضه می شوند. مانند:
1000BASE-T ،1000BASE-SX ،1000BASE-LX / LH ،1000BASE-ZX ،1000BASE-CWDM یا 1000BASE-DWDM که می توان آنها را در یک درگاه بر اساس port-by-port تلفیق کرد. با توسعه قابلیت های جدید ، این ماژول ها دسترسی به آخرین تکنولوژی های Interface را آسان می نماید.
ـ Cisco 1000BASE-T GBIC:
ماژول Cisco 1000BASE-T GBIC (شماره محصول WS-G5483) با استفاده از استاندارد RJ-45 interface یک پورت GBIC را به سیم های Category 5 متصل می کند.حداکثر فاصله کابل کشی Category 5 ، 328 فوت (100 متر) می باشد.
ـ Cisco 1000BASE-SX GBIC:
حداکثر فاصله کارکرد و عملکرد ماژول (Cisco 1000BASE-SX GBIC (WS-G5484 ، با کابل های قدیمی (MMF(Multimode Fiber
1815 فوت (550 متر) و با کابل لیزری (OM3 (optimized multimode fiber3281 فوت (1Km) می باشد.
ـ Cisco 1000BASE-LX/LH GBIC:
(Cisco 1000BASE-LX/LH GBIC (WS-G5486 کاملاً با استاندارد IEEE 802.3z 1000BASE-LX10 مطابقت دارد. این ماژول امکان دستیابی تا مسافت حداکثر 6.2 مایل (10 کیلومتر) بر روی کابل (SMF (single-mode fiber و تا 550 متر بر روی کابل (MMF(multimode fiber ارائه میدهد.
ـ Cisco 1000BASE-ZX GBIC:
عملکرد ماژول( Cisco 1000BASE-ZX GBIC (WS-G5487 بر فیبر معمولی تا طول 43.4 مایل (70 کیلومتر) می باشد. و عملکرد لینک تا 62 مایل (100 کیلومتر) با استفاده از فیبر تک حالته premium single-mode یا فیبر تک حالته
shifted single-mode امکان پذیر است. طول دقیق لینک به عوامل مختلفی از جمله : کیفیت فیبر ، تعداد اتصالات و کانکتورها بستگی دارد.
در صورت استفاده ازفیبر single-mode fiber در مسافت های کوتاه تر ، ممکن است لازم باشد که از یک تضعیف کننده نوری درون خط in-line استفاده شود تا از اضافه بار گیرنده، جلوگیری شود. یک تضعیف کننده نوری درون خطی 5 dB یا 10 dB باید بین کابل فیبر نوری و پورت دریافت کننده روی ماژول Cisco 1000BASE-ZX GBIC در هر انتهای لینک هنگامی که طول فیبر نوری کمتر از 15.5 مایل باشد (25 کیلومتر) گذاشته شود.
ماژول های GBIC سیسکو از انواع مختلف سوئیچ ، روتر و دستگاه های نوری سیسکو (optical transport devices) پشتیبانی می کنند.
اتصالات و کابل کشی (Connectors and Cabling)
کانکتور (Dual SC/PC (for optical GBIC modules
کانکتور (RJ-45 (for 1000BASE-T GBIC
توجه: برای اتصال ماژول های GBIC با PC و UPS از پچ کورد استفاده می شود. لازم به ذکر است پچ کوردهایی با کانکتورهای APC ساپورت نمی شود. این پچ کوردها باید با استانداردهای (GR-326 (single-mode و (GR-1435 (multimode سازگار باشد.
مشخصات :
جدول 1 مشخصات کابل کشی را برای GBIC های Cisco که در پورت Gigabit Ethernet نصب می شود، ارائه می دهد. توجه داشته باشید که کلیه GBIC های Cisco دارای کانکتورهای نوع SC هستند و حداقل فاصله کابل برای کلیه GBIC های ذکر شده MMF و SMF شش و نیم فوت (2 متر) است.
فاصله کابل
پهنای باند مودال (MHz/km)***
اندازه هسته
(Micron)
نوع فیبر
طول موج (nm)
GBIC
220m
275m
500m
550m
1000m
160
200
400
500
2000
62.5
62.5
50
50
50
MMF
850
Cisco 1000BASE-SX
550m
550m
550m
10km
500
400
500
9/10
62.5
50
50
9/10
*MMF
SMF
1310
Cisco 1000BASE-LX/LH
70to 100 km
9/10
9/10
SMF
1550
Cisco 1000BASE-ZX
نرخ از دست دادن فیبر (Fiber Loss Budgets ) برای 1000BASE-SX ، 1000BASE-LX و 1000BASE-ZX
Receive (dBm)
Transmit (dBm)
نوع
دستگاه
Min
Max
Min
Max
17-
0
9.5-
3-
1000BASE-SX
WS-G5484
19-
3-
9.5-
3-
1000BASE-LX/LH
WS-G5486
23-
3-
0
5
1000BASE-ZX
WS-G5487
ابعاد: (H x W x D: 1.90 x 3.91 x 8.89 cm).
Cisco GBIC به طور معمول کمتر از 75 گرم وزن دارد.
شرایط محیطی و نیازهای انرژی(Environmental Conditions and Power Requirements)
محدوده دمای عملیاتی از 32 تا 122 درجه فارنهایت (0 تا 50 درجه سانتیگراد) است.
محدوده دمای ذخیره سازی از 40 تا 185 درجه فارنهایت (-40 تا 85 درجه سانتیگراد) است.
شماره محصولات Cisco GBIC:
Product Number
GBIC
WS-G5483
Copper (Cisco 1000BASE-T)
WS-G5484
Short wavelength (1000BASE-SX)
WS-G5486
Long wavelength/long haul (1000BASE-LX/LH)
WS-G5487
Extended distance (1000BASE-ZX)
نصب ماژول های GBIC:
برای نصب ماژول های GBIC مراحل زیر را دنبال کنید:
1ـ ماژول های GBIC را از جعبه خارج کنید.
2ـ برچسب روی ماژول را بررسی کنید تا مطمئن شوید مدل درستی را خریداری کرده اید.
3ـ پوشش پلاستیکی ماژول را خارج کرده و آن را در جایی نگه دارید زیرا ممکن است در آینده به آن نیاز پیدا کنید.
4ـ با دقت GBIC را از طریق سوکت وارد کرده و آن را درون سوکت GBIC قرار دهید. این کار را تا جایی ادامه دهید که مطمئن شوید ماژول به طور کامل در سوکت جا افتاده است.
احتیاط: مطمئن شوید ماژول را به درستی در داخل سوکت جای داده اید زیرا اگر آن را به اشتباه وارد نمایید ممکن است ماژول و یا سوکت دچار ایراد شوند.
قبل از جدا کردن dust plug های GBIC دستور العمل های زیر را اجرا کنید:
ـ قبل از جدا کردن پوشش Dust Plug های GBIC حتما اطمینان داشته باشید که قرار است با یک پچ پنل نوری اتصال برقرار نماید در غیر این صورت پوشش را جدا نکنید.
ـ همیشه اتصالات SC را قبل از برقراری ارتباط بازرسی و تمیز کنید.
ـ قبل از وصل و یا جدا کردن کانکتور SC گیره آن را نگه دارید.
5ـ dust plug پچ کورد فیبر نوری را از آن خارج کنید و آن را در جایی نگه دارید.
6ـ قسمتهای انتهایی فیبر نوری اتصال دهنده SC را بررسی و تمیز کنید.
7ـ dust plug ماژول را از آن خارج نمایید.
8ـ بلافاصله کابل رابط شبکه را به فرستنده GBIC وصل کنید.
خارج کردن ماژول های GBIC:
اگر می خواهید ماژول های GBIC را حذف کنید اقدامات زیر را انجام دهید:
1ـ اتصالات کابل نوری را از ماژول های GBIC جدا کنید.
2ـ با فشردن همزمان دو زبانه پلاستیکی GBIC را از شکاف خارج نمایید.
3ـ GBIC را از شکاف ماژول خارج کنید.
4ـ ماژول GBIC را در یک کیسه ضد الکتریسیته ساکن قرار دهید.
ماژول های HWIC :کارت رابط WAN یا WIC یک کارت تخصصی رابط شبکه (NIC) است که به دستگاه ها امکان اتصال به یک شبکه گسترده را می دهد. (NIC ارتباط بین یک دستگاه و یک شبکه محلی (LAN) را فراهم می کند). WIC دارای یک رابط (Channel Service Unit/Data Service Unit (CSU/DSUاست که به کارت اجازه می دهد تا با روتر متصل به یک شبکه ی WAN ارتباط برقرار کند. هر جا صحبت از سخت افزارهای تولید شده توسط سیسکو می شود، عبارت WAN نیز به چشم می خورد. WIC ساده، یک کارت مدار در اندازه ی استاندارد است که در یک اسلات expansion در روتر قرار می گیرد.
WICها برای سرویس تلفنی ساده ی قدیمی (POTS:plain old telephone service)، شبکه های بی سیم و شبکه های کابلی اختصاصی قابل استفاده هستند. WICها برای استفاده با تمام پروتکل های متداول شبکه تولید می شوند. سرعت اتصال داده ها از 56 کیلوبایت بر ثانیه برای اتصالات dial-up تا بالاترین سرعت پشتیبانی شده توسط شبکه های WAN میباشد. این کارتها سه نوع half-duplex، full-duplex، bisynchronous دارند.
HWIC مخفف High-Speed WAN Interface Card به معنای کارت رابط WAN با سرعت بالا است. کارت رابط کاربری WAN با سرعت بالا (HWIC) یک نسخه ی به روز شده و پیشرفته از WIC فعلی برای شاسی های سری 2600 و 3700 سیسکو است. HWIC نسبت به WIC ساده سرعت بیشتر و تراکم پورت بیشتری دارد. HWIC همچنین دارای یک ردیف شامل پین ها برای افزایش توان کارت ها و همچنین پشتیبانی از هر دو مورد Power over Ethernet) PoE) و توان درون خطی (inline) مبتنی بر فناوری سیستمهای سیسکو است.
کارت های رابط سیسکو در دو نوع فرم فکتور زیر موجود هستند تا قابلیتهای بیشتری برای کاربران فراهم شود:
کارتهای رابط Single-wide
کارتهای رابط Double-wide
کارت های رابط سیسکو با توجه به تکنولوژی هایی که پشتیبانی می کنند، طبقه بندی می شوند. به عنوان مثال، کارت های رابط (WAN (WIC از تکنولوژی های WAN مانند Gigabit Ethernet پشتیبانی می کنند و کارت های رابط صوتی (VIC) نیز از فناوری های صوتی پشتیبانی می کنند. کارت های رابط (Voice/WAN (VWIC بسته به قابلیت های روتری که در آن VWIC نصب شده است، می توانند از اپلیکیشنهای های صدا و داده را با هم پشتیبانی کنند. کارت های رابط پیشرفته WAN با سرعت بالا (EHWIC) قابلیت های LAN و WAN گسترده مانند Gigabit Ethernet و Ethernet switching را فراهم می کند.
نکته: EHWIC در روترهای سیسکو سری 1861-E، سری 1900 (ماژولار) ، سری 2900 و سری 3900 پشتیبانی می شوند.
ـ تصویر زیر محل اسلات محل کارت رابط در روترهای 2801 سیسکو را نشان می دهد.
WIC/VIC/VWIC/HWIC slot 3
WIC/VIC/VWIC slot 2
WIC/VIC/VWIC/HWIC slot 1
VIC/VWIC (voice only) slot 0
Interface card slot divider : تقسیم کننده ی اسلات کارت رابط
Interface card slot divider : تقسیم کننده ی اسلات کارت رابط
نکته: برای نصب کارت های رابط double-wide در روترهای 2801 سیسکو، تقسیم کننده ی (divider) اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 2800 سیسکو (روتر2851 سیسکو) را نشان می دهد.
HWIC slot 3
HWIC slot 1
HWIC slot 2
HWIC slot 0
EVM slot
NME slot
نکته: به موارد زیر توجه کنید:
EVM = Extension voice module
NME = Network module enhanced
نکته: برای نصب کارت های رابط double-wide در روترهای 2811 ، 2821 و 2851 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
ـ تصویر زیر محل اسلات کارت رابط در روتر 2901 سیسکو را نشان می دهد.
EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
نکته: برای نصب کارت های رابط double-wide در روترهای 2901 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
مشخصات، اطلاعات و قیمت روتر سیسکو مدل 2901
ـ تصویر زیر محل اسلات کارت رابط در روتر 2911 سیسکو را نشان می دهد.
EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
(Service module slot (SM
نکته: برای نصب کارت های رابط double-wide در روترهای 2911 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
ـ تصویر زیر محل اسلات کارت رابط در روترهای 2921 و 2951 سیسکو را نشان می هد.
EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
2951 SM / 2921 SM
2951 SM / 2921 blank panel
نکته: برای نصب کارت های رابط double-wide در روتر 2951 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 3800 سیسکو (روتر 3825 سیسکو) را نشان می دهد.
(Network module slot 2 (extended double-wide
HWIC slot 2
HWIC slot 1
HWIC slot 2
HWIC slot 3
(Network module slot 1 (extended single-wide
نکته: برای نصب کارت های رابط double-wide در روترهای سری 3800 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
مشخصات، اطلاعات و قیمت روتر سیسکو مدل 3825
ـ تصویر زیر محل اسلات کارت رابط در روترهای سری 3900 سیسکو را نشان می دهد.
EHWIC 0
EHWIC 1
EHWIC 2
EHWIC 3
3945 SM1
3945 SM2, 3925 SM1
3945 SM3
3945 SM4, 3925 SM2
نکته:
برای نصب کارت های رابط double-wide در روترهای سری 3900 سیسکو، تقسیم کننده ی اسلات را بردارید. هنگامی که تقسیم کننده های اسلات برداشته می شوند، اسلات 0 و اسلات 1 تبدیل به اسلات 1 می شوند و اسلات 2 و اسلات 3 تبدیل به اسلات 3 می شوند.
برای نصب کارت های رابط double-wide در روترهای سری 3900 سیسکو، تقسیم کننده ی اسلات بین اسلاتهای SM3 و SM4 را بردارید، همچنین blank panel را در سمت راست SM2 بگذارید.
ـ شکل زیر محل اسلات کارت رابط در روترهای MWR 1941-DC سیسکو را نشان می دهد.
Network module slot
Interface card slot 1
Interface card slot 0
Interface card slot 2
وِیژگی ماژول های HWIC:
HWIC اتصال گیگابیت اترنت را به روترهای Cisco Integrated Services Routers) ISR) برای بالا بردن اپلیکیشنهایی از جمله دسترسی به Metro Ethernet، مسیریابی inter-VLAN و اتصال سریع به سوئیچ های LAN، فراهم میکند.
HWIC گیگابیت اترنت تک پورته ی سیسکو یک اتصال گیگابیت اترنتی optical و copper را در یک فرم فکتور جمع و جور برای کلیه روترهای ISR فراهم می کند.
HWIC گیگابیت اترنت دفاتر شعب را قادر می سازد تا به شکلی مقرون به صرفه از uplinkهای پر سرعت در محیط های بی شماری استفاده کنند.
عملکرد پیشرفته گیگابیت اترنت در ISRهای سیسکو اپلیکیشنها و سرویسهای جدیدی را فعال میکند و همچنین ظرفیت بیشتری را برای قابلیت های موجود در مسیریابی inter-VLAN و bridging فراهم میکند. به علاوه، اکنون دیگر دفاتر شعب میتوانند به شبکه های MAN متصل شوند. HWIC قابلیت اتصال گیگابیت اترنت را فراهم می کند اما از آنجایی که توان سیستم عامل محدود است، از سرعت خط (line rate) پشتیبانی نمی کند.
احقاق انعطاف پذیری، HWIC شامل یک اسلات SFP) SFP مخفف Small Form-Factor Pluggable است) برای حمل هر کدام از SFPهای optical یا copper است (به جدول 1 توجه کنید) و به مشتریان امکان می دهد از SFP های مختلفی برای پاسخ به نیازهایی اعم از مسافت، هزینه، زیرساخت های موجود و گسترش شبکه در آینده استفاده کنند.
نرم افزار IOS سیسکو قابلیت های پیشرفته ای را اعم از کیفیت خدمات (QoS)، تعویض لیبل مولتی پروتکل (MPLS)، امنیت IPSec و VPN های لایه 3 ارائه میکند. از آنجایی که این یک کارت پورت مسیریابی شده است، کاربر می تواند آدرس IP را مستقیماً در رابط HWIC-1GE-SFP پیکربندی کند و نیازی به پیکربندی پورت برای VLAN trunking ندارد، همانطور که در تنظیمات رابط مجازی سوئیچ شده (Switched Virtual Interface مختصراً با SVI یاد می شود) این کار انجام می شود.
Gigabit EtherChannel برای افزونگی لینک (link redundancy)
2ـ ویژگیهای مدیریت شبکه:
CiscoWorks
پشتیبانی پروتکل ساده مدیریت شبکه (SNMP)
پشتیبانی نظارت کردن / مانیتور کردن از راه دور (RMON)
Cisco NetFlow accounting
3ـ ویژگی های QoS:
(Weighted Random Early Detection (WRED
(Precedence setting and mapping (802.1p
(Committed access rate (CAR
(Access control lists (ACLs : لیستهای کنترل دسترسی
فیلتر کردن آدرس مک
ACLهای توسعه یافته
ویژگی های باقیمانده ی QoS، به ازای هر پلتفرم و برای هر انتشار نرم افزار IOS سیسکو
4ـ سایر ویژگی ها:
فریم Jumbo تا 9576 بایت را پشتیبانی می کند.
پروتکل مدیریت گروه سیسکو و پروتکل مدیریت گروه اینترنت (IGMP) برای انجام multicasting
در دسترس پذیری بالا و پشتیبانی از پروتکلهای: (Hot Standby Router Protocol (HSRP)، Virtual Router Redundancy Protocol (VRRP) و (Gateway Load Balancing Protocol (GLBP
درج و حذف نوع Hot برای SFPها روی همه ی سیستم عاملها
نمایش مدیا یا نوع SFP از طریق رابط خط فرمان (CLI)
کاربردهای گیگابیت اترنت:
ـ گیگابیت اترنت در دفتر شعبه
در دفاتر شعب، Cisco Gigabit Ethernet HWIC یک uplink پر سرعت را ارائه می دهد. شکل زیر نشان می دهد که ضمن فراهم کردن اتصال به لایه 3، HWIC برای bridge کردن پروتکل های غیر قابل مسیریابی (non-routable) مورد استفاده قرار می گیرد. HWIC همچنین در مواقعی که نیاز به مسیریابی IEEE 802.1q inter-VLAN است و در هر LANای که به اتصال فیبری نیاز دارد کارآمد است.
ـ گیگابیت اترنت در شبکه های MAN:
شکل 3، Cisco Gigabit Ethernet HWIC که برای اتصال VPNهای لایه 3 که روی یک شبکه ی MAN استفاده می شود را نشان می دهد. نرم افزار IOS سیسکو کارهای QoS مانند شکل دهی به ترافیک و تشخیص اپلیکیشنهای کاربردی مبتنی بر شبکه (NBAR) را فعال می کند. همانند VLAN trunking، این حالت برای موقعیت هایی که اتصال فیبری مطلوب باشد، ایده آل است.
اتصال کارت های رابط Fast Ethernet High-Speed WAN تک و دو پورته به شبکه:
در این بخش چگونگی اتصال کارت های رابط Fast Ethernet High-Speed WAN تک و دو پورته یا مختصراً HWICها توضیح داده میشود.
نکته: Fast Ethernet HWICها را فقط در اسلاتهای HWIC وارد کنید؛ آنها مناسب قرارگیری در اسلاتهای WIC/VIC نیستند.
Fast Ethernet HWICهای تک و دو پورته ی سیسکو:
ماژولهای Fast Ethernet HWIC کارتهای رابط single-wide هستند و در مدلهای HWIC تک پورته (HWIC-1FE) وHWIC دو پورته (HWIC-2FE) موجود هستند.
LEDهای Fast Ethernet HWICها:
Fast Ethernet HWICها از سه LED در هر پورت استفاده می کنند تا عملیات Full-duplex یا Half-duplex ، Collisionها، سرعت، فعالیت انتقال / دریافت و وضعیت لینک (link status) را نشان دهند. تصویر زیر پنلهای جلوی HWIC-1FE و HWIC-2FE را نشان می دهند و جدول زیر نیز عملکرد LEDها را نشان می دهد.
شکل 1:
شکل 2: HWIC-2FE Faceplate
وضعیت
معنا
LED
روشن: Full-duplex
Duplex/Collision
FDX/COL
خاموش: Half-duplex
چشمک زدن: فعال بودن Collision
روشن: 100 Mbps
سرعت
100
خاموش: 10 Mbps
روشن: شناسایی پالسهای لینک
وضعیت لینک
LNK/ACT
خاموش: عدم شناسایی پالسهای لینک
چشمک زدن: انتقال / دریافت در حال انجام
نحوه اتصال Fast Ethernet HWICها به شبکه:
برای اتصال Fast Ethernet HWICها به شبکه باید فرآیند زیر را طی کنید:
گام اول: مطمئن شوید که روتر خاموش است.
گام دوم: Fast Ethernet HWIC را در اسلات HWIC در روتر قرار دهید.
گام سوم: برای اتصال HWIC به سیستم خود از کابل مناسب استفاده کنید.
قبل از بررسی ماژول های PVDM و انواع آن باید گفت همان طور که می دانید روترهای سیسکو به عنوان یکی از پرفروش ترین و پرکاربردترین تجهیزات شبکه به شمار می روند. حال اگر بخواهیم از این دستگاه ها جهت پردازش بستههای صوتی آنالوگ به دیجیتال یا همان VOIP استفاده نماییم، به یک سری تجهیزات سخت افزاری نیاز پیدا خواهیم کرد. از جمله این تجهیزات ماژول های PVDM می باشند. به عبارت دیگر DSP و PVDM باعث می شوند تا سری های سیسکو ISR ،تلفن های IP را به هم متصل نمایند. به این معنی که برای تحقق ارتباط صوتی می توانیم یک ISR ، یک PVDM و یک لایسنس UC بخریم.
ماژول پردازشگر سیگنالهای دیجیتال صوتی (PVDM)، منابع سیگنال های دیجیتال (DSP) را به سیستم ارائه می نماید. لازم به ذکر است DSP ها چیپ هایی هستند که بر روی ماژول های PVDM سوار بوده و وظیفه تبدیل بسته های صوتی آنالوگ به دیجیتال را بر عهده دارند. یک ماژول PVDM می تواند از یک یا چند DSP تشکیل شده باشد. به عبارت دیگر هر PVDM از تعداد تراشه DSP تشکیل شده است، به طوری که می توان گفت هر چه تعداد تراشه های DSP افزایش یابد قدرت پردازش نیز افزایش خواهد یافت.
برخی از ویژگی های ماژول های PVDM عبارتند از:
ـ Voice T1/E1:
یکی از مزایای بسته بندی صوت به شکل بسته های IP، امکان جداسازی و انتقال در زمان های مختلف می باشد که این کار توسط برنامه TDM صورت می گیرد.
ـ کنفرانس:
این سیستم ها کنفرانس های تک یا چند کاربره را در ارتباطات سیسکو فراهم می آورند.
ـ کدگذاری های سراسری:
این امکان را فراهم می آورند تا کدها به کدک های دیگر تبدیل شوند.
ـ نقاط انتقال :
تعیین سرعت انتقال در جایی که کدک ها برای ارسال به یک شبکه متفاوت دیگر باید مجدداً بسته بندی شوند.
ـ تنظیم کیفیت صدا:
ماژول های PVDM می توانند عملیات فشرده سازی و مدیریت لرزش را انجام دهند.
ـ ذخیره انرژی:
مادربرد PVDM ها دارای چندین حالت جهت ذخیره انرژی می باشند. هنگامی که در حالت بدون استفاده قرار می گیرند می توانند تا 5 وات را صرفه جویی نمایند.
چیپ های DSP:
می توان گفت چیپ های DSP نقش اصلی را در سیستم ارتباطات سیسکو دارد. از این تراشه ها به چند صورت مانند تلفن های IP و ماژول های PVDM استفاده می شود. همان طور که گفته شد هر ماژول PVDM می تواند دارای تعداد زیادی DSP باشد.DSP ها اساساً شبیه تراشه های رم قدیمی هستند و مانند آنها نصب می شوند.
نوع تراشه, تعداد و نحوه کدگذاری چیپ های DSP می تواند عملیات پردازش را تحت تأثیر قرار دهد.
انواع ماژول های PVDM:
چهار نسخه PVDM در حال حاضر پشتیبانی می شوند:
1ـ ماژول های PVDM2 :
این ماژول ها توسط روترهای سری 2800، 3800، 2900 و 3800 پشتیبانی می شوند.
مزایای استفاده از ماژول های PVDM2:
ـ حمایت از سرمایه گذاری و قابلیت ارتقاء
ـ ظرفیت بالا و انعطاف پذیری
ـ خدمات کنفرانس و کدگذاری
ـ کیفیت صدای بهبودیافته
ماژول های PVDM2 کجا نصب می گردند؟
می توانید با استفاده از کارتهای آداپتور ویژه PVDM2- ADPTR این ماژول ها را در اسلات های مادربرد نصب کنید. همچنین می توانید با استفاده از کارت آداپتور ماژول شبکه به سرور (SM-NM-ADPTR) ، یک NM-HDV2 با PVDM2 را در شکاف ماژول سرویس روترهای سیسکو سری 2900 و 3900 وارد کنید.
این ماژول ها دارای تراکمی مشابه با ماژول های PVDM2 بوده و توسط روترهای سری 4300 و 4400 پشتیبانی می شوند. PVDM4 در T1 / E1 ماژول های رابط شبکه NIM و همچنین در مادربرد موجود می باشند.
قیمت ماژول سیسکو مدل PVDM4-128
قیمت ماژول سیسکو مدل PVDM4-64
مزایای استفاده از ماژول های PVDM4:
ـ ارائه چند برابر تقسیم زمان (TDM) در ماژول T1 / E1
ـ ارائه خدمات صوتی مبتنی بر IP
ـ مدیریت کیفیت صدا
ـ صرفه جویی در مصرف برق، در صورت استفاده ، هر PVDM4 می تواند حداکثر 5 وات انرژی را ذخیره کند.
ماژول های PVDM4 کجا نصب می گردند؟
این ماژول ها بر روی مادربرد T1 / E1 NIM روترهای سری 4300 و 4400 نصب می گردد. هر روتر تنها یک اسلات PVDM4 در مادربرد می باشد. هر NIM دارای یک اسلات PVDM4 است.
4ـ ماژول های SM-XPVDM:
این ماژول ها توسط روترهای 4451 ،4431، 4351 پشتیبانی می شوند.
قیمت روتر سیسکو مدل ISR4351-K9
مشخصات روتر سیسکو مدل ISR4331-K9
نکته: در روترهای سری 2900 و 3800 هر دو ماژول PVDM2 و PVDM3 قابل نصب می باشند. ماژول های PVDM3 بدون آداپتور قابل نصب هستند، در حالی که ماژول های PVDM2 نیاز به آداپتور دارند. این بدان معناست که PVDM2 را می توان در 2900 و 3900 ISR با آداپتور نصب کرد.
انواع مختلف هر کدام از ماژول های PVDM و قابلیت های آنها:
مدل های PVDM2 برای روترهای سری ISR:
توضیحات
نام ماژول
ماژول Fax/Voice DSP برای انتقال روی 8 کانال
PVDM2-8
ماژول Fax/Voice DSP برای انتقال روی 16 کانال
PVDM2-16
ماژول Fax/Voice DSP برای انتقال روی 32 کانال
PVDM2-32
ماژول Fax/Voice DSP برای انتقال روی 48 کانال
PVDM2-48
ماژول Fax/Voice DSP برای انتقال روی 64 کانال
PVDM2-64
مدل های PVDM3 برای روترهای سری ISR G2:
توضیحات
نام ماژول
ماژول Voice & Video DSP برای انتقال روی 16 کانال
PVDM3-16
ماژول Voice & Video DSP برای انتقال روی 32 کانال
PVDM3-32
ماژول Voice & Videov DSP برای انتقال روی 64 کانال
PVDM3-64
ماژول Voice & Video DSP برای انتقال روی 128 کانال
PVDM3-128
ماژول Voice & Video DSP برای انتقال روی 192 کانال
PVDM3-192
ماژول Voice & Video DSP برای انتقال روی 256 کانال
PVDM3-256
مدل های PVDM4 و SM-XPVDM برای روترهای سیسکو سری 4000:
تعداد کانال ها
پیچیدگی بالا
پیچیدگی متوسط
پیچیدگی پایین
نام ماژول
16
24
32
PVDM4-32
32
48
64
PVDM4-64
64
96
128
PVDM4-128
128
192
256
PVDM4-256
192
384
768
SM-XPVDM
256
512
1024
SM-XPVDM
512
1024
2048
SM-XPVDM
770
1400
3080
SM-XPVDM
نکته: همانطور که در جدوال بالا مشاهده می کنید، کنار هر کدام از نام های ماژول ها دو عدد به چشم می خورد. اولی که مدل ماژول PVDM بوده و دومی تعداد ارتباطی که هر ماژول می تواند در یک لحظه برقرار کند را نمایش می دهد. اولین عدد از سمت چپ نسل PVDM و دومی نشان دهنده تعداد تماس هایی است که یک PVDM می تواند همزمان پشتیبانی کند. خوب است بدانیم تعداد کانال های پشتیبانی شده در PVDM2 و PVDM3 کاملا بستگی به پیچیدگی کدک دارد.
چگونگی نصب ماژول های PVDM2 و PVDM3 بر روی روتر:
برای پشتیبانی از نسخه های پیشرفته پردازنده های سیگنال دیجیتال (DSP) می توانید تا دو PVDM نصب کنید. هر DSP از دو پورت صدای آنالوگ یا یک درگاه ISDN BRI پشتیبانی می کند.
برای نصب PVDM در مادربرد روتر این مراحل را دنبال کنید:
1ـ در شاسی دستگاه را باز کنید.
2ـ اسلات های PVDM را در مادربرد پیدا کنید.
3ـ کلیه ماژول های PVDM را با کشیدن قالب خارج کنید.
4ـ اگر قرار است تنها یک ماژول نصب شود آن را در اسلات صفر قرار دهید.
5ـ ماژول را در اسلات قرار دهید. این کار را به نحوی انجام دهید تا شکاف در کانکتور (لبه پایینی) ماژول PVDM با لبه اسلات به یکدیگر متصل شده تا ارتباط میان روتر و ماژول برقرار شود.
نکته: عمل جاگذاری ماژول های PVDM در اسلات را بسیار با دقت انجام دهید زیرا عدم توجه می تواند به ESD های آن آسیب برساند.
6ـ ماژول را محکم در شکاف نگه دارید ، آن را به سمت عقب روتر بچرخانید ، تا زمانی که صدای کلیک را بشنوید تنها در این حالت ماژول در جای مخصوص قرار می گیرد. اطمینان حاصل نمایید که ماژول در جای درست خود قرار گرفته است.
7ـ پس از نصب ماژول های حافظه یا داده روی مادربرد ، شاسی را ببندید.
نکته مهم : همان طور که در مطالب بالا گفته شد در روترهای سری 2900 و 3900 می توان با استفاده از آدابتور PVDM از ماژول های PVDM2 استفاده کرد. اما نمی توان روی یک روتر از هر دو ماژول PVDM2 و PVDM3 به طور همزمان بهره گرفت و نیاز هست که هر دو از یک خانواده باشند.
نکته: نحوه نصب ماژول های PVDM4 و SM-XPVDM بر روی روتر متفاوت می باشد که در مقاله های بعدی توضیح خواهیم داد.
شاید علاقمند به مطالعه در رابطه با ماژول های HWIC باشید پس در این حالت پیشنهاد می شود به لینک زیر مراجعه نمایید:
هر آنچه در باره ماژول های فیبر نوری یا SFP باید بدانید:
افزایش تقاضای پهنای باند منجر به طراحی و تولید انواع مختلفی از ماژول ها از جمله GBIC, SFP، SFP+و QSFP شده است. در این بین ماژول های SFP از محبوبیت بیشتری در بین کاربران برخوردار هستند. در این مقاله در رابطه با ماژول فیبر نوری یا SFP چیست و نحوه انتخاب آنان متناسب با نیاز شبکه را بررسی خواهیم کرد.
ماژول چیست و چه کاربردی دارد؟
ماژول شبکه، سخت افزاری است که برای افزودن اینترفیس به سیستم شبکه موجود استفاده میشود، مثلا به روتر یا سوئیچ اضافه میشود. ماژول اترنت یا کارت فیبر نوری نمونه هایی از ماژول شبکه هستند. که دستگاه شما را از طریق اینترفیس جدید به شبکه وصل میکنند.
اگر تمایل دارید در رابطه با سوئیچ های شبکه بیشتر بدانید به مقاله سوئیچ شبکه چیستمراجعه کنید.
کاربرد ماژول شبکه افزایش پهنای باند و کارایی در شبکه است، مثلا اگر بخواهید به روتر، کابل فیبر نوری وصل کنید، باید از ماژول شبکه با اینترفیس فیبر نوری استفاده کنید و یا اگر بخواهید اتصالات WAN را بین دو منطقه توسعه دهید باید از ماژول شبکه WAN استفاده کنید.
هنگامی که روتر و یا سوئیچ شبکه مورد نیاز خودتان را خریداری می کنید، ممکن است دارای استلات های خالی باشد که می توانند توسط ماژول شبکه پر شده و سبب ارتقاء آن سوئیچ و یا روتر گردند.
ماژول SFP مخففSmall Form Factor Pluggable می باشد. در واقع می توان گفت آنها یک ماژول فیبر نوریبا قابلیت Hot Swappable کوچک می باشند. این ماژول ها توسط توافق نامه MSA استاندارد سازی شده اند. MSA به عنوان یک توافق نامه میان بسیاری از تولید کنندگان جهت تولید محصولات استاندارد می باشد.
بنابراین کلیه ماژول های SFP با دستگاه های مرتبط سازگار هستند. این ماژول ها برای پشتیبانی از شبکه نوری همزمان (SONET)، گیگابیت اترنت، کانال فیبر و سایر استانداردهای ارتباطی طراحی شده است.
علاوه بر این، ماژول SFP را می توان در انواع مختلف تحت استانداردهای گیگابیت اترنت و استانداردهای پذیرفته شده از جمله 1000BASE-EX ،1000BASE-ZX ،1000BASE-SR و غیره طبقه بندی کرد.
در واقع وظیفه این ماژول ها تبدیل سیگنال دیجیتال به سیگنال نوری است و این نوع ماژول میتواند مسیر انتقال اطلاعات را از طریق فیبر نوری، ده ها کیلومتر افزایش دهد.
انواع مختلف این ماژول از هر دو فیبر تک و چند حالته و از کابل های Cat5، Cat6، Cat6a و Cat7 پشتیبانی میکنند. ماژول SFP هر سوئیچ میتواند، به انواع مختلف فیبر (چند حالته یا تک حالته) و طول موج های مختلف متصل شود.
همچنین شما می توانید جهت آشنایی با ماژول های SFP و SFP+ به مقاله تفاوت ماژول های SFP و +SFP مراجعه کنید.
ماژول فیبر نوری سیسکو چیست؟
ماژول های فیبر نوری در برندهای مختلفی تولید شده اند اما در این بین ماژول های فیبر نوری سیسکو بسیار پر طرفدار هستند و می توان گفت شرکت سیسکو یکی از بهترین تولید کنندگان این ماژول است، که انواع مختلفی از این ماژول های فیبر نوری را تولید کرده است. انواع تجهیزات شبکه مانند روتر و سوییچ Uplink و سوییچ های اترنت این ماژول را دارند.
محصولات سیسکو نیز، انواع ماژول های فیبرنوری شامل Single Mode و Multi-Mode با سرعت های ۱۰۰mbps و ۱Gbps و ۱۰Gbps و با پشتیبانی از مسافت بین ۵۵۰ متر تا ۱۰ کیلومتر در بازار وجود دارند.
لازم به ذکر است این ماژول ها برای محیط های سخت تولید شدهاند و حتی برای انتقال اطلاعات روی بستر فیبرنوری تا فاصله ۱۰ کیلومتر هم مناسب هستند. علاوه بر این انعطاف پذیری بالایی در انتخاب رسانه و رابط کاربری دارند، قابلیت دیگر آنها Hot Swappable است.
شما می توانید ماژول فیبر نوری سیسکو مورد نیاز خود را از فروشگاه اینترنتی شبکه کالا با بهترین قیمت و کیفیت، همراه با گارانتی شبکه کالا خریداری نمایید.
پورت SFP چیست؟
پورت SFP سوئیچ های گیگابیت را قادر می سازد تا به طیف گسترده ای از کابل های فیبر و اترنت متصل شوند تا بتوانند عملکرد سوئیچینگ را در سراسر شبکه گسترش دهند.
Small form-factor pluggable یا SFP یک واسط با قابلیت hot-swappable بوده (یعنی هنگامی که دستگاه روشن است می توان آن را خارج کرد) که در سوئیچ شبکه و سایر تجهیزات ذخیره سازی مورد استفاده قرار می گیرند. پورت های SFP که بر روی سوئیچ های شبکه و ماژول ها قرار دارند، سوئیچ را قادر می سازند تا به انواع کابل های اترنت با سرعت های مختلف متصل شوند. به طور کلی SFP درسال 2001 برای اولین بار ساخته و رونمایی شد.
ماژول های SFP ساخته شده می توانند تا حداکثر 1G را پشتیبانی نمایند. ویژگی های این ماژول ها مادام در حال به روز رسانی می باشد تا تا از افزایش نرخ داده ها پشتیبانی نماید. تقریباً کلیه سوئیچ های شبکه از دو یا چند پورت SFP تشکیل شده و سبب می شود تا این دستگاه ها به شبکه و از طرفی کابل کشی فیبر نوری متصل شوند.
پورت SFP برای گسترش عملکرد سوئیچینگ در سراسر شبکه استفاده می شود. این ماژول ها سوئیچ ها را قادر می سازند تا به اتصالات نوری و مسی متصل شوند. همان طور که در بالا نیز اشاره شد این ماژول ها به صورت Hot Swappable می باشند این بدان معناست که هنگامی که سوئیچ روشن می باشد می توان ماژول را به آن اضافه و یا از آن خارج کرد.
قبل از آنکه در رابطه با تفاوت میان این دو صحبت کنیم بهتر است ابتدا با GBIC آشنا شویم. GBIC یک مبدل رابط گیگابیتی کوتاه است با قابلیت Hot Swappable می باشد که در سال 2000 توسعه یافته است. اما به دلیل افزایش تقاضای پهنای باند Mini GBIC ها با سرعت بیشتر در سال 2001 توسعه یافتند. در واقع Mini GBIC ها هیچ تفاوتی با GBIC ها نداشته تنها تفاوت میان این دو شکل ظاهری کوچک تر Mini GBIC ها می باشد.
در واقع شاید بتوان تفاوت میان SFP و GBIC را در سایز آنها دانست. پس همانطور که گفته شد SFP و یا Mini GBIC ماژولی است که می توان به راحتی از آن استفاده کرد، اما لازم به ذکر است ماژول های GBIC در MSA به طور رسمی معرفی نشده اند.
جهت آشنایی بررسی بیشتر به مقاله مقایسه ماژول های GBIC و SFP مراجعه کنید.
انواع مختلف استاندارد در ماژول های فیبر نوری سیسکو:
1ـ Cisco 1000BASE-T SFP:
این ماژول SFP با کابل های شبکه 5/5e/6a با طول لینک بالای 100متر فعالیت می کنند. این ماژول ها از حداکثر سرعت داده 1000Mbps پشتیبانی کرده و کاملاً مطابق با استانداردهای MSA و 1000BASE-T می باشد که در IEEE 802.3-2002 و IEEE 802.3ab مشخص شده است.
2ـ Cisco 1000BASE-SX SFP:
فرستنده این نوع ماژول در طول موج 850nm کار می کند. بنابراین این یک فرستنده SFP دو تایی برای فیبرهای Multimode می باشد. ماژول 1000BASE-SX SFP با استاندارد IEEE 802.3z 1000BASE-SX سازگار است، در فیبرهای Multimode با ضخامت 50 Micron تا طول 550 متر و با ضخامت 62.5 Micron تا طول 220 متر را ساپورت خواهد کرد.
3ـ Cisco 1000BASE-LX/LH SFP:
این مدل از ماژول برای انتقال اطلاعات در مسافت های بلند و هم برای مسافت های کوتاه طراحی شده اند. در واقع، می توان آن را به عنوان دو نوع ماژول Cisco SFP در نظر گرفت. به عنوان مثال ، گیرنده GLC-LH-SMبا طول موج 1310 نانومتر کار می کند که مطابق با استانداردهای (MSA) می باشد. و ماژول Cisco SFP-GE-L با طول موج مشابه 1310 نانومتر کار می کند و می تواند از طریق کابل فیبر تک حالته با فاصله 5 کیلومتری کار کند.
لازم به ذکر است این دو مدل به عنوان محبوبترین مدل ها می باشند.
4ـ Cisco 1000BASE-EX:
از این ماژول برای فیبرهای Single Mode استفاده می شود. این ماژول بر روی لینک فیبر Single Mode با بیش از 49km فعالیت می کند. از همه مهمتر ، باید یک اتصال دهنده نوری درون خطی 5DB بین کابل فیبر نوریو درگاه دریافت SFP در هر پیوند برای اتصال Back to Back قرار دهیم.
5ـ Cisco 1000BASE-ZX:
این نوع ماژول ها نیز برای فیبرهای Single Mode استفاده می شوند. این ماژول گیرنده بر روی طول فیبر نوری Single Mode به طول تقریبی بیش از 70 کیلومتر کار می کند. این ماژول تا 21db را منتقل می کند. البته ممکن است طول لینک به دلیل عوامل مختلفی نظیر کیفیت فیبر، تعداد شکاف ها و یا اتصالات تغییر کند.
6ـ 1000BASE-BX10-D/U:
این نوع فرستنده های SFP برای ماژول های Cisco SFP از نوع 1000BASE-BX-D و 1000BASE-BX-U می باشد. آنها معمولاً در برنامه های دو طرفه فیبر استفاده می شوند. یک SFP 1000BASE-BX10-D همیشه همراه با فرستنده 1000BASE-BX10-U استفاده می شود و فاصله انتقال آنها تا 10 کیلومتر است.
فرآیند ارتباطات با جدا کردن طول موج انتقال دو دستگاه انجام می شود. یعنی اگر 1000BASE-BX10-D کانال 1490 نانومتر را منتقل کند و سیگنال 1310 نانومتر را دریافت کند، 1000BASE-BX10-U با انتقال 1310nm و دریافت 1490nm کاملاً متفاوت عمل خواهد کرد.
نحوه انتخاب ماژول های سیسکو SFP :
با معرفی ماژول ها شاید انتخاب درست ماژول های SFP برای شما ساده تر باشد. اما عواملی نظیر سرعت انتقال، طول موج و غیره می توان در انتخاب درست این نوع از ماژول ها تأثیرگذار باشند. از طرف دیگر باید هزینه های انجام این کار را در نظر بگیرید. در حالت کلی ماژول های SFP سیسکو بسیار گران هستند. به همین دلیل با خرید آنان به صورت دست دوم و یا ریفر می توانید در هزینه خود صرفه جویی نمایید.
همانطور که گفته شد عوامل مختلفی در خرید ماژول فیبر نوری مناسب تاثیر گذار هستند که مهمترین آنها شامل:
1ـ نوع ارتباط فیبر نوری:
بصورت کلی طبقه بندی فیبرهای نوری به دو دسته انجام می شود:
ـ فیبرهای نوری Multimode
ـ فیبرهای نوری Single Mode
مهمترین تفاوت بین فیبرهای نوری Multimode و Single Mode، اندازه ظرفیت و هسته مورد استفاده در آنها است. هسته مورد استفاده در فیبرهای نوری Single Mode اندازه ای برابر 5 میکرومتر دارد و این در حالی است که هسته مورد استفاده در فیبرهای نوری Multimode اندازه ای برابر 50 میکرومتر یا حتی بیشتر دارد.
با توجه به اینکه فیبرهای نوری Multimode از قطر بیشتری برخوردار هستند، می توانند پالس ها یا سیگنال های بیشتری را با پهنای باند بیشتر منتقل کنند. بنابراین برای بدست آوردن سرعت بیشتر، بهتر است از فیبرهای نوری Multimode به جای Single Mode استفاده گردد. به طور کلی هنگامی که قصد ارسال اطلاعات در فاصله کمتر از 2 کیلومتر باشد، فیبر Multimode مورد استفاده قرار می گیرد.
فیبر تک حالته دارای قابلیت انتقال داده ها تا 100 کیلومتر است از فیبرهای Single Mode بیشتر در تجهیزات زیرساخت مخابراتی استفاده میشود، استفاده از Multimode ها بیشتر در شبکه های داخلی رواج دارد.
هر دو طرف یک اتصال فیبر، باید با همان نوع فیبر در ارتباط باشد یعنی اگر در یک طرف ارتباط ماژول Single Mode مورد استفاده قرار گرفته طرف دیگر نیز باید از همان نوع ماژول یعنی Single Mode مورد استفاده قرار گیرد.
تقسیم با توجه به طول موج: 850nm / 1310nm / 1550nm / 1490nm / 1530nm طول موج 850nm برای SFP مالتی مود می باشد و مسافت انتقال آن زیر 2 کیلومتر است. طول موج 1310nm / 1550nm برای SFP سینگل مود می باشد و مسافت انتقال آن بالای 2 کیلومتر است.
ماژول بدون پوشش در صورتی که بدون علامت باشد به آسانی شما را به اشتباه می اندازد، رنگ حلقه کششی تولید کنندگان باعث می شود که به طور کلی تشخیص SFP به آسانی انجام پذیرد.
2ـ پهنای باند:
انتقال اطلاعات در کابل های مسی به این صورت است که سرعت انتقال بررسی شده و سپس انتقال اطلاعات صورت می گیرید. برای مثال در یک ارتباط ارتباط 10/100/1000 اگر در یک طرف 1000Mbit/s باشد و طرف ارتباط دیگر 100Mbit/s باشد، این ارتباط به صورت خودکار به 100Mbit/s تنظیم میگردد.
ولی در ارتباطات فیبر نوری باید هر دو سمت یک سرعت را پشتیبانی کنند. در حال حاضر ماژول های 1.25G و 10G بیشترین استفاده را در ارتباطات فیبر نوری را دارد.
3ـ نوع اتصال فیبر نوری:
به طور کلی کانکتور مورد استفاده در کابل های مسی RJ45 بوده اما در کابل های فیبر نوری از کانکتورهای مختلفی استفاده می شود. کانکتور فیبر نوری به هر دو انتهای کابل های نوری متصل شده و اتصال و عدم اتصال آنان را آسان تر می نمایند. البته لازم به ذکر است علاوه بر نوع کانکتور نحوه اتصال آن با فیبر نیز از اهمیت ویژه ای برخوردار می باشد و باید به روشی استاندار نصب شود تا ارتباط نوری برقرار گردد. از پر کاربردترین کانکتورهای فیبر نوری می توان به SC، ST و LC اشاره کرد.
جهت آشنایی بیشتر با کانکتورهای فیبر نوری به مقاله انواع مختلف کانکتور فیبر نوری مراجعه کنید.
عبارت Combo SFP Port در سوئیچ های شبکه به چه معناست؟
پورت های Combo شامل دو درگاه اترنت و SFP می باشند که به صورت همزمان فقط یکی از درگاه ها قابل استفاده می باشد. بدین صورت که اگر کابل شبکه RJ45 را به درگاه اترنت متصل نمایید به صورت همزمان نمی توان از درگاه SFP نیز استفاده کرد و بالعکس. اسلات های SFP درگاه هایی هستند که بر اساس نیاز کاربر از ماژول های فیبر نوری SFP استفاده می کنند و توسط فیبر نوری داده ها را انتقال می دهند.
جهت آشنایی بیشتر با پورت های کومبو به مقاله تفاوت میان پورت combo و SFP مراجعه کنید.
ورود | عضویت
